MEDIWARD UNIT
[ AWシリーズ 横型設備ユニット HSタイプ ]
AWシリーズ 横型設備ユニット HSタイプ。
HSタイプは上下可動式スライドパネルにより、
医療用設備類の露出をなくした横型ユニットです。

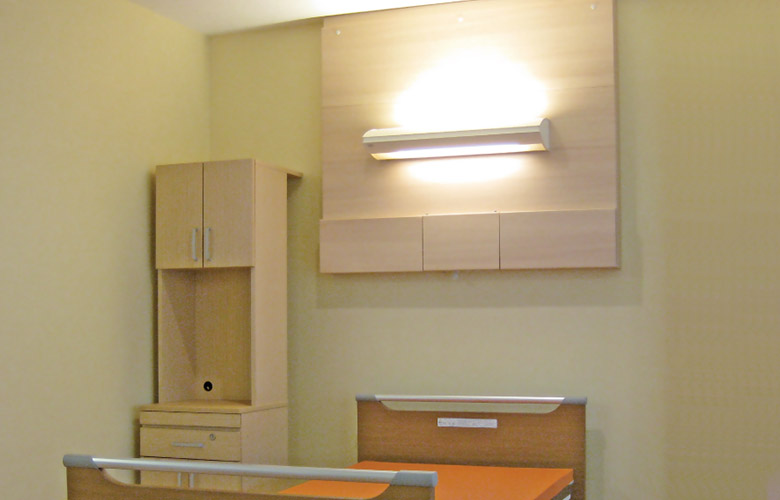

※掲載の写真は木目樹脂シート貼り仕上げ（オプション）のタイプです。
※写真はオプション配管ボックス、NNシリーズ 床頭ワゴンとの組み合わせです。
AWシリーズ 横型設備ユニット HSタイプの特長

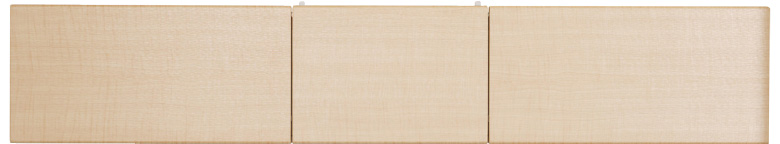

■正面
NWA-HSB

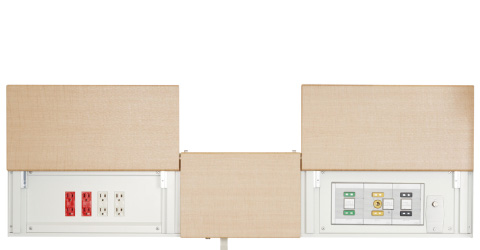

■本体下部
照明スイッチ・コンセント等の生活関連設備類は、患者が寝たまま操作できるよう本体下面に配置されています。
普段はスライドパネルをとじた状態で、必要な時にパネルを上にスライドすれば設備類が使用できます。

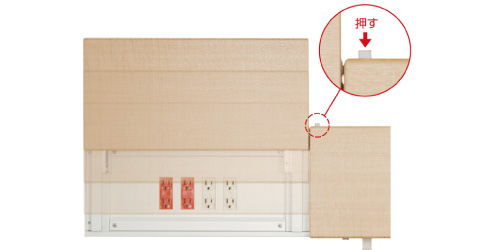

スライドパネルを閉じる際は上部ボタンを押すと自閉します。パネルが閉まりきる直前に、閉まり速度が減速し、静かに閉じるよう配慮しています。

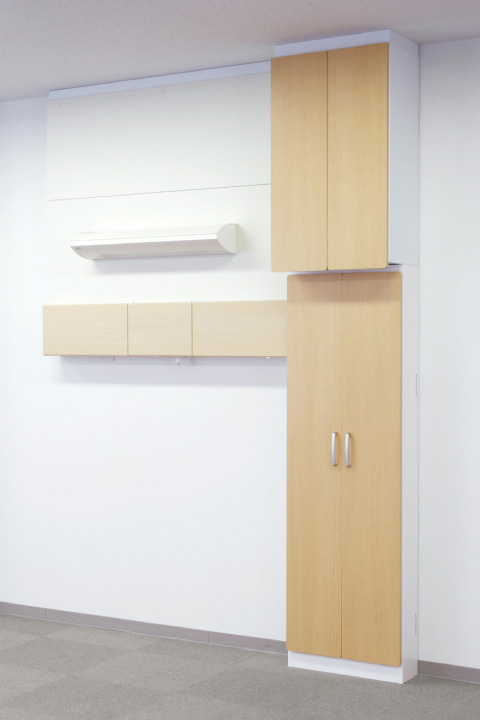

オプション配管ボックス
オプション配管ボックス（HWA-HSC）を使用することにより、施工・メンテナンスの手間が軽減されます。
※照明器具は別売です。
※写真は MT シリーズ床頭ロッカーとの組み合わせ例です。

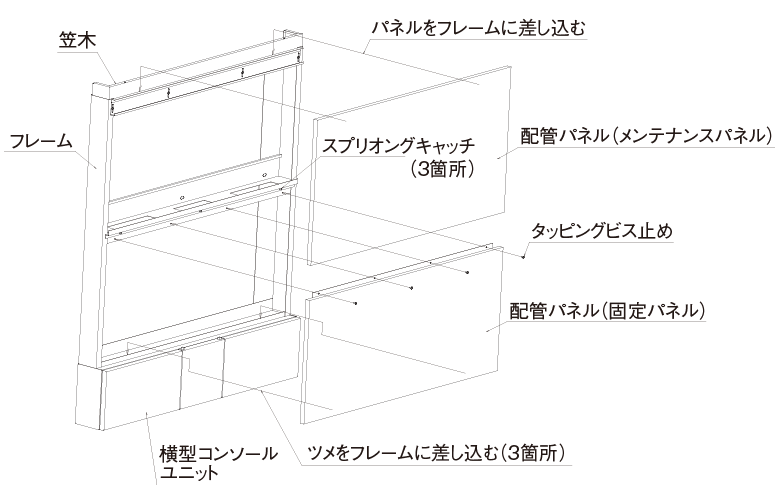

オプション配管ボックス詳細

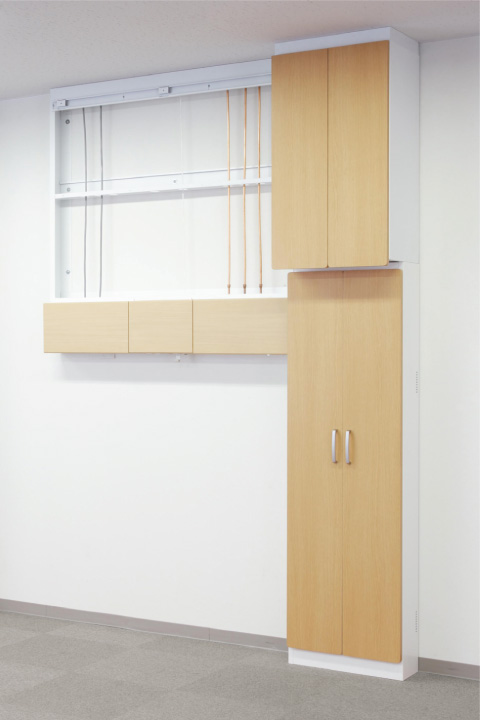

オプション配管ボックスは、フロントパネルを取り外せば、各種配管、配線作業ができるので、施工の手間を軽減できます。
MWA-HSC
■仕様
●スチール製メラミン焼き付け塗装仕上げ
※樹脂 シート貼り仕上げはオプションとなります。
●標準寸法 : W1305 × D110 × H (天井高による) ｍｍ
■本体パネルカラー
※樹脂シート貼り仕上げはオプションとなります。

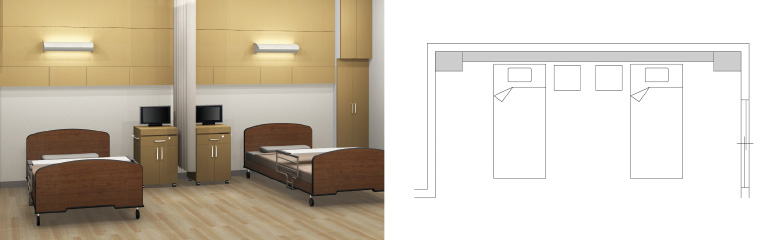

HSタイプ設置イメージ
オプション配管ボックスのフロントパネルに樹脂シートを設したり、病室の壁寸法に合わせた特注仕様により空間のイメージに応じた壁面アレンジができます。
ユニットを木目に統一することにより、温かみのある落ちついた空間をつくりだすことができます。
※イメージは、HSタイプ横型設置ユニットとオプション配管ボックス、MTシリーズ床頭ロッカーの組み合わせ例です。

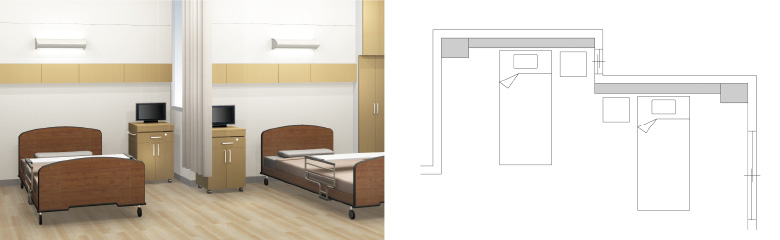

オプション配管パネルを標準の塗装色、または、壁クロスと近似色の樹脂シート貼り仕上げにすれば、明るく、清潔感のある空間になります。
※イメージは、HSタイプ横型設置ユニットとオプション配管ボックス、MTシリーズ床頭ロッカーの組み合わせ例です。

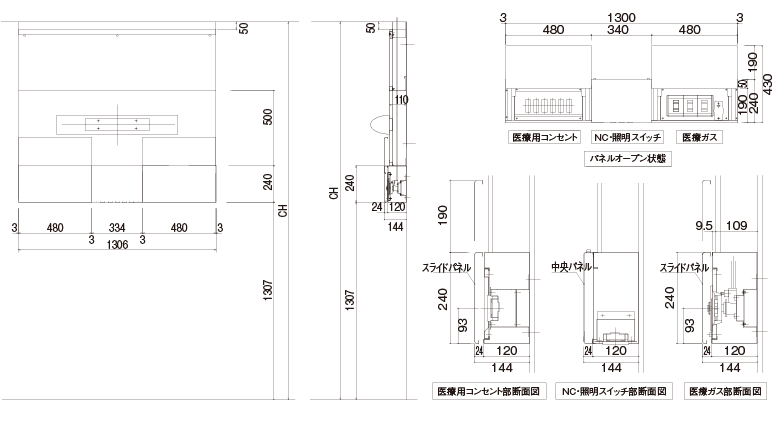

HSタイプ詳細
MWA-HSB
■仕様
●医療ガス(3口)および吸引ビン用フックピン取付対応可 ●医療用コンセント類（6ヶ）取付対応可
※医療ガス、ナースコール、コンセント・電源スイッチ、各種端末の器具および配管・配線は別途工事となります。
●材質・仕上:スチール製メラミン焼き付け塗装仕上げ
（カラー：AC15-001）
（オプション ： 正面パネルのみ樹脂シート貼り可）
■本体パネルカラー
※樹脂シート貼り仕上げはオプションとなります。
