MEDIWARD UNIT
[ AWシリーズ 縦型設備ユニット Vタイプ ]
AWシリーズ 縦型設備ユニット Vタイプ
V タイプは医療設備類を本体側面に配置し、正面パネルのアレンジにより、
病室であることを感じさせない空間を実現する縦型ユニットです。
Vタイプの特長

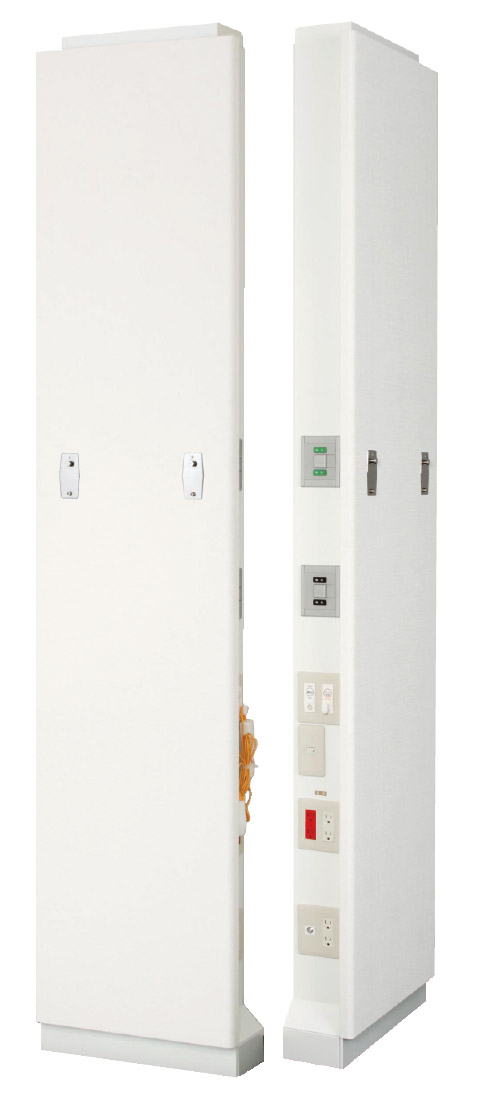

■正面・側面
各種医療ガスアウトレットバルブコンセント、ナースコール類は、本体側面に配置し、正面からの露出をなくしました。

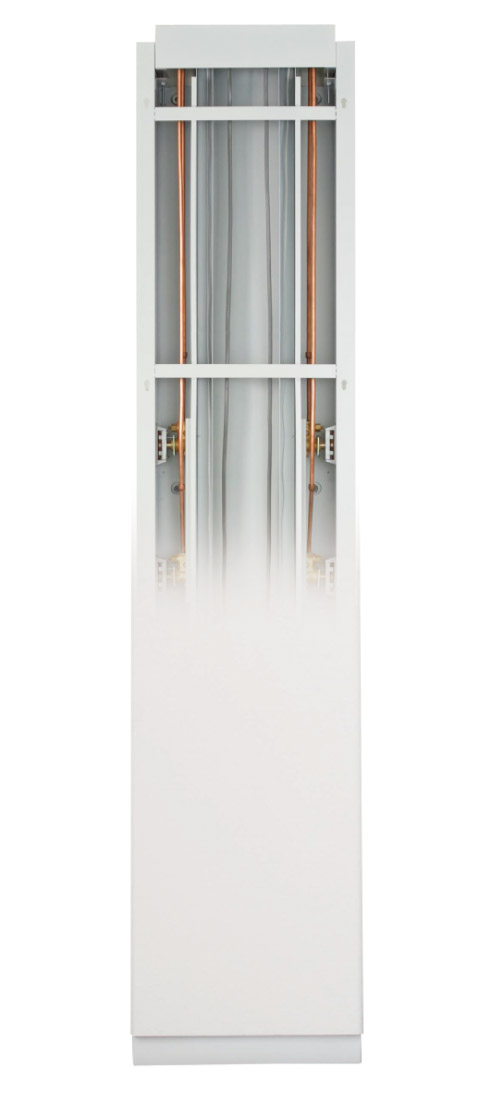

■本体内部
各種設備の配管、配線は本体内部に収めることができ、フロントパネルを外して作業することができます。

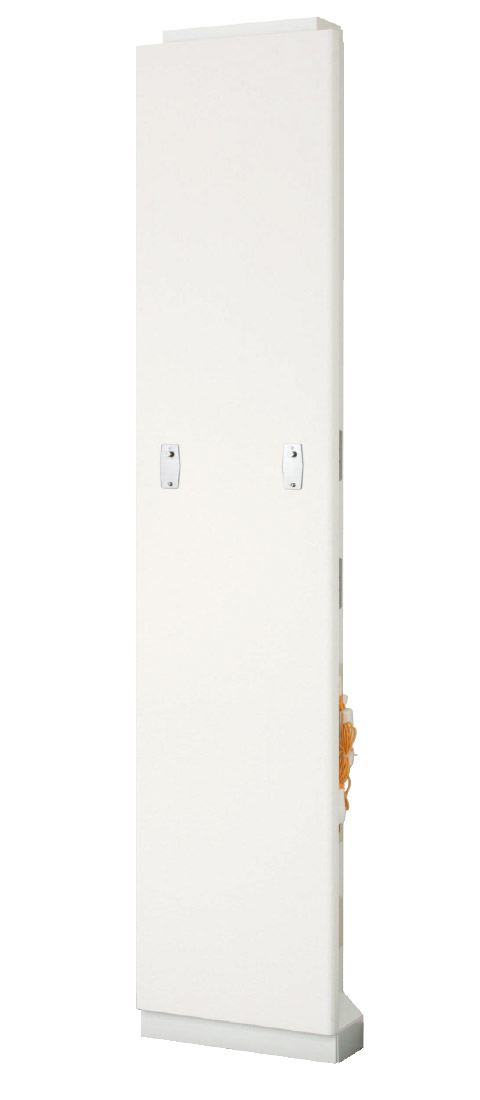

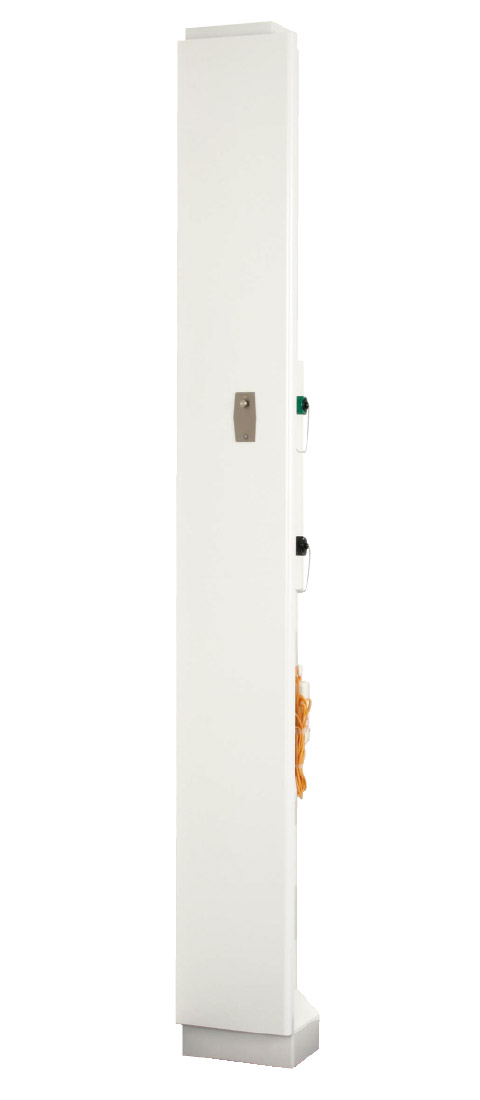

■１床・２床用 ※写真は２床タイプです
MWA-VSM（1床用・木製パネル）
MWA-VSS（1床用・スチールパネル）
MWA-VWM（2床用・木製パネル）
MWA-VWS（2床用・スチールパネル）
■コーナー用
MWA-VCM（コーナー用・木製パネル）
MWA-VCS（コーナー用・スチールパネル）

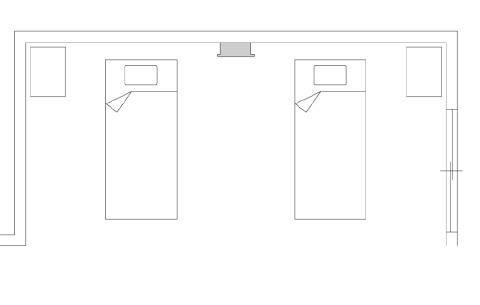

Vタイプ設置イメージ
病室の空間デザインにあわせ、壁と同じクロスを貼ると、壁に同化し、存在を感じさせません。又、木目調のシート貼り仕上げにすることにより、壁デザインとして落ち着きのある病室空間をつくり出すことができます。
※標準パネルはスチール製焼付け塗装仕上げとなります。
※壁クロス仕上げにする場合は、木製パネルを選択して下さい。
但し、クロス張り仕上げは別途工事、樹脂シート仕上げの場合はスチールパネル（標準パネル）となります

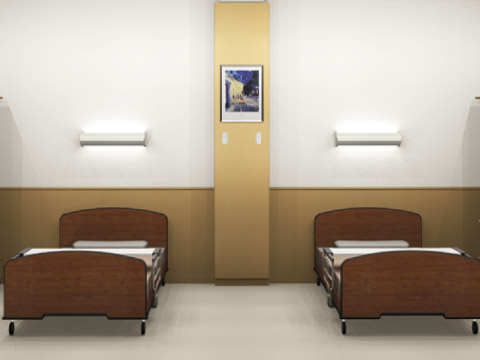

木目シート貼りタイプで、壁面にアクセントをつけたイメージ。

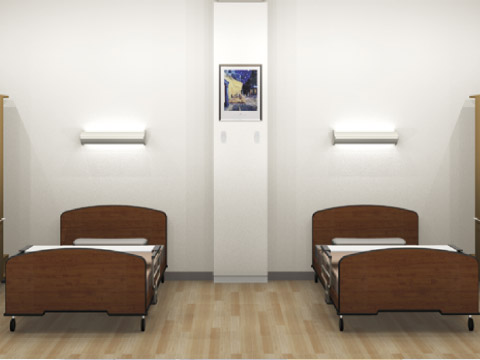

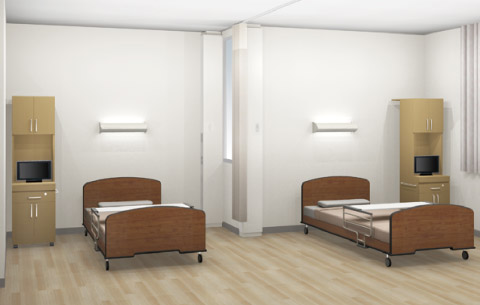

木製パネルに、壁クロス貼り仕上げにしたイメージ。

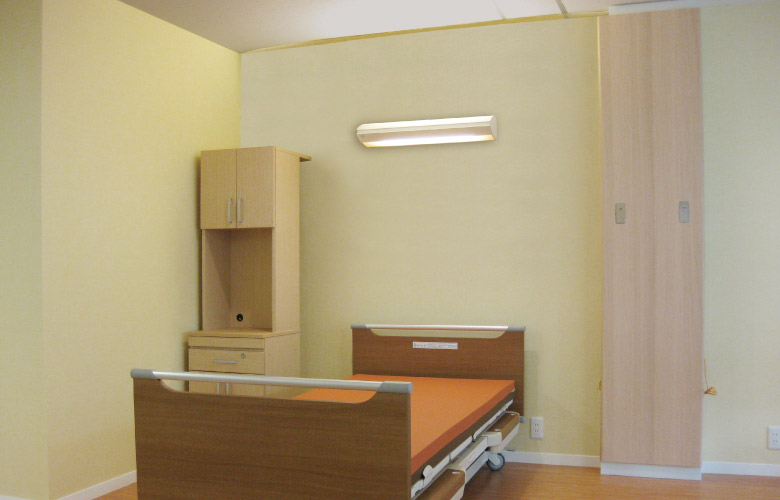

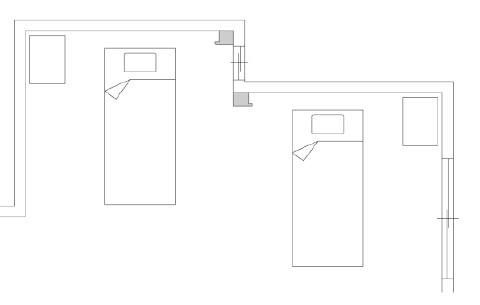

コーナータイプ設置イメージ。

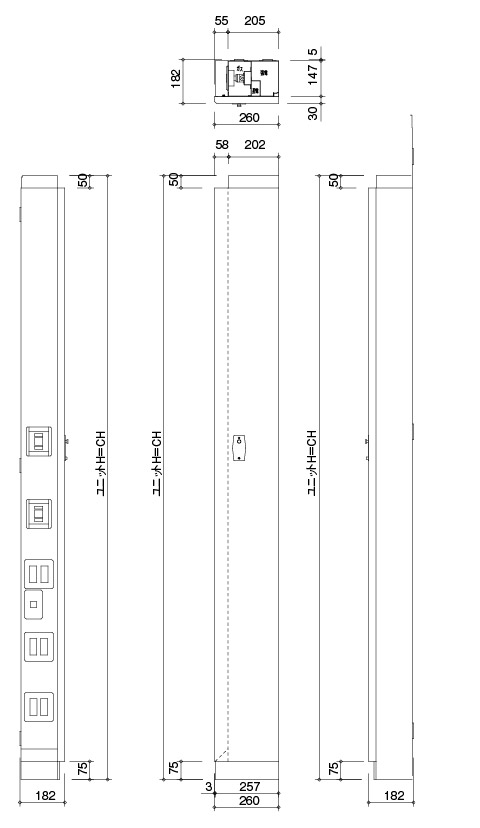

Vタイプ詳細

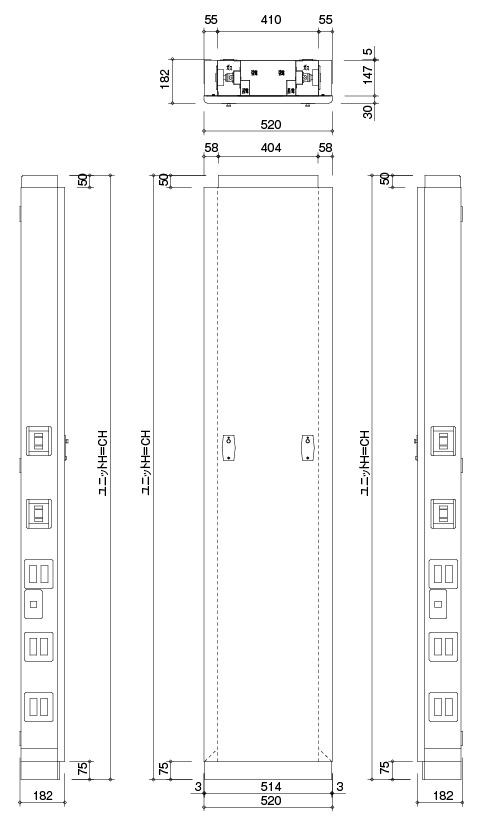

■2床用
MWA-VWM / MWA-VWS

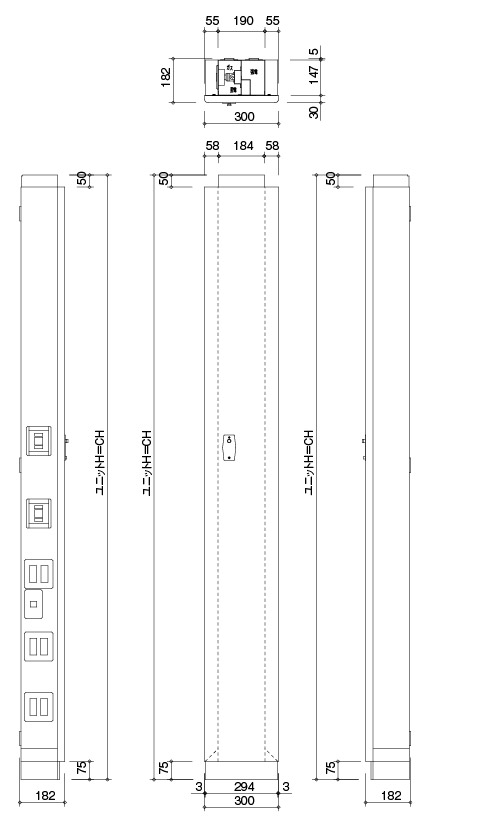

■1床用
MWA-VSM / MWA-VSS
■コーナー用
MWA-VCM / MWA-VCS
■仕様
●材質・仕上げ：スチール製メラミン焼き付け塗装
仕上げ（カラー：AC15-001）
クロス貼りパネルは、合板製（オプション）
※クロス貼り用の木製パネルタイプは、オプション。
※医療ガス、ボトルフック、ナースコール、コンセント・電源スイッチ・各種端末の器具および配管・配線は別途となります。
■本体パネルカラー
※樹脂シート貼り仕上げはオプションとなります。
■2床用
MWA-VWM / MWA-VWS
■1床用
MWA-VSM / MWA-VSS
■コーナー用
MWA-VCM / MWA-VCS
■仕様
●材質・仕上げ：スチール製メラミン焼き付け塗装
仕上げ（カラー：AC15-001）
クロス貼りパネルは、合板製（オプション）
※クロス貼り用の木製パネルタイプは、オプション。
※医療ガス、ボトルフック、ナースコール、コンセント・電源スイッチ・各種端末の器具および配管・配線は別途となります。
■本体パネルカラー
※樹脂シート貼り仕上げはオプションとなります。
